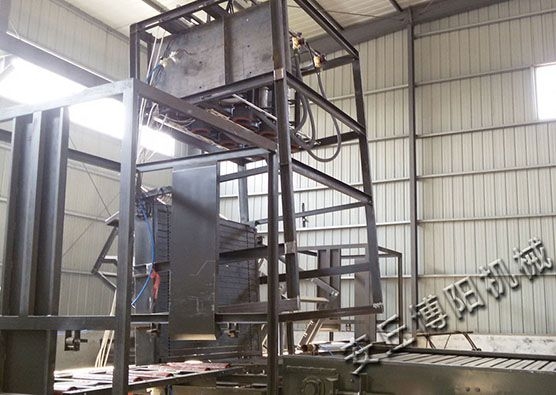

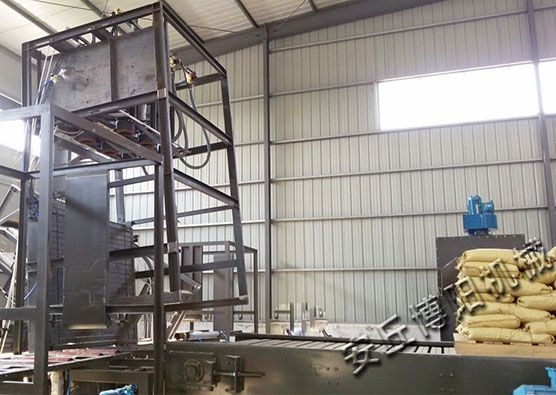

垛盤拆垛機

　　垛盤拆垛機主要用于25KG以下袋裝粉料、顆粒狀物料的卸料作業。

該設備在石油鉆井、塑料、食品、化工和其他行業使用。對袋裝如各種添加劑，重晶石粉、石灰粉和PVC粉等粉粒、

顆粒狀物料進行卸袋作業。

一、 垛盤拆垛機組成及特點：

　　本設備主要由底座部裝、托盤部裝、抓袋吸盤、抓取（袋子）氣缸部裝、抓袋氣缸、推垛盤氣缸部裝、鏈板升降部裝、油缸及油壓部裝，電器控制箱等組成。

　　其特點是：結構設計先進，動作穩定可靠，自動化程度高。

二、 技術參數：

　　1、 電機總功率：1.1KW

　　2、 生產效率：3垛盤/小時

　　3、 整機尺寸（長X寬X高）：3200X3400X4900

　　4、 整機質量：1500KG

　　5、 工作溫度：常溫

　　6、 工作壓力：常壓

　　7、 配套氣源壓力：0.5~0.7MPa

　　8、 配套抽真空風機：功率11KW；流量520立方米/小時；真空壓力-430mbr

　　9、 配套液壓站：功率5.5KW;流量25L/min;工作壓力12MPa

垛盤拆垛機工作原理：

　　工作時，用鏟車將整齊碼好袋子的垛盤放到存垛輸送機上，存垛輸送機向前運動，垛盤自動進入托盤部裝的托盤上。然后油缸動作，活塞桿伸出，鏈板輸送部裝連同托盤部裝慢慢傾斜至設定角度（此角度根據生產實際加以調整），鏈板輸送部裝連同托盤部裝向上運動至設定位置。
